Dlaczego zraszacz udarowy przestaje się obracać? Przyczyny i rozwiązania

Krótka odpowiedź: dlaczego zraszacz udarowy przestaje się obracać

Zraszacz udarowy przestaje się obracać głównie z powodu niewystarczające ciśnienie wody, zatkana dysza, uszkodzona lub zużyta sprężyna ramienia deflektora, zanieczyszczenia w mechanizmie napędowym lub zatarte łożysko obrotowe . W większości przypadków naprawa jest prosta i nie wymaga specjalnych narzędzi. Dokładne zrozumienie, który element uległ awarii, pozwoli Ci zaoszczędzić czas, pieniądze i frustrację związaną z obserwowaniem wysychania trawnika podczas ślepego rozwiązywania problemów.

Zraszacze udarowe — czasami nazywane zraszaczami impulsowymi — działają na pięknie prostej zasadzie mechanicznej. Woda wypływa z dyszy pod ciśnieniem, uderza w obciążone ramię deflektora, odpycha je na bok, a sprężyna cofa je. To powtarzające się uderzenie powoduje stopniowy obrót głowicy zraszacza wokół jej łuku. Kiedy którykolwiek z tych stopni ulegnie awarii, cały obrót zostaje zatrzymany. W poniższych sekcjach szczegółowo omówiono każdy znany tryb awarii, wraz z konkretnymi krokami umożliwiającymi zdiagnozowanie i naprawienie każdego z nich.

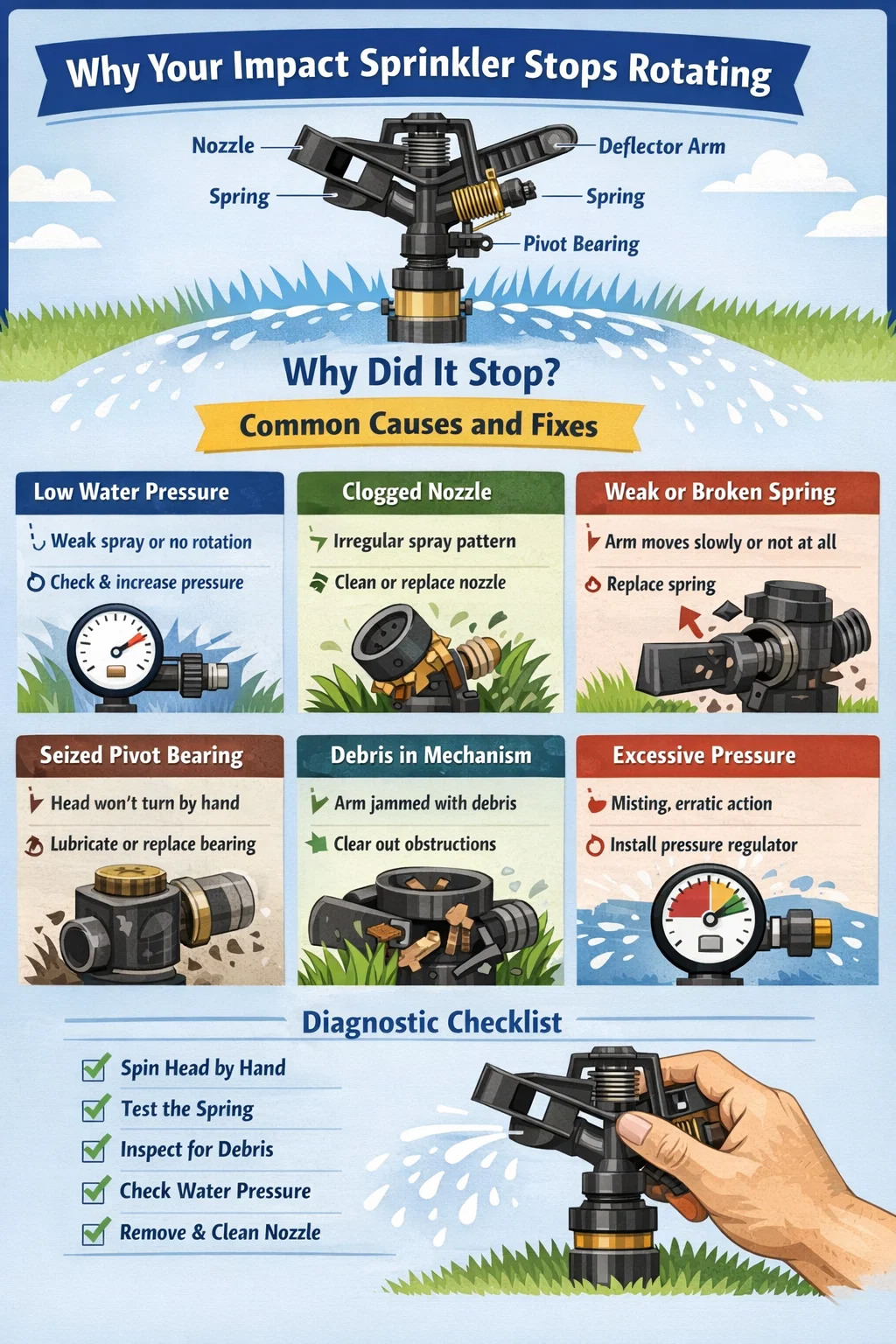

Jak faktycznie działa zraszacz udarowy

Przed zdiagnozowaniem problemów pomocne jest zrozumienie mechanizmów występujących w grze. Typowy tryskacz udarowy składa się z następujących kluczowych elementów:

• Dysza: Kontroluje natężenie przepływu i wzór natryskiwania. Zwykle mosiądz lub plastik, o średnicy od 3/32 cala do 5/32 cala.
• Ramię deflektora (ramię młota): Dźwignia uchylna z małą łopatką odchylającą przechwytującą strumień wody. Ramię jest sprężynowe, więc powraca po każdym uderzeniu.
• Wiosna: Gromadzi energię, gdy ramię odchylające jest odsuwane na bok i uwalnia ją, aby ramię wskoczyło z powrotem do strumienia, wytwarzając „uderzenie”, które napędza obrót.
• Łożysko obrotowe (tuleja): Centralny przegub obrotowy, na którym obraca się głowa. Zwykle wykonane z mosiądzu lub polimeru.
• Kołnierze wyzwalające (ograniczniki łuku): Regulowane wypustki ograniczające i definiujące kąt obrotu — zwykle ustawiane w zakresie od 25° do 360°.
• Podstawa i podstawa: Gwintowany wlot łączy się z dopływem wody, a pion podnosi głowicę nad murawę.

Każdy cykl obrotu obejmuje strumień wody uderzający w łopatkę odchylającą, wypychający ramię na zewnątrz w stronę sprężyny, a następnie siła sprężyny przywraca ramię z pędem wystarczającym do przesunięcia głowy o ułamek stopnia. Dzięki setkom cykli na minutę zapewnia to płynny obrót. Jeśli sprężyna jest zbyt słaba, ramię zbyt sztywne lub ciśnienie wody jest zbyt niskie, ramię albo nie powraca wystarczająco szybko, albo w ogóle nie dostarcza impulsu potrzebnego do poruszenia głową.

Niskie ciśnienie wody: najczęstszy winowajca

Najczęstszym powodem, dla którego zraszacz udarowy przestaje się obracać, jest niewystarczające ciśnienie wody . Większość zraszaczy udarowych jest przystosowana do działania pomiędzy 30 i 50 PSI (funtów na cal kwadratowy) . Gdy ciśnienie spadnie poniżej około 25 PSI, strumień wody nie ma wystarczającej siły, aby odepchnąć ramię deflektora na bok z wystarczającą energią. Ramię może słabo trzepotać lub nie poruszać się wcale, a głowa pozostaje zamrożona w jednej pozycji.

Oznaki, że problemem jest ciśnienie

• Zraszacz rozpyla wodę, ale głowica ledwo się porusza lub obraca się bardzo wolno.
• Wiele zraszaczy znajdujących się w tej samej strefie działa jednocześnie słabo.
• Wydajność poprawia się zauważalnie, gdy jednocześnie pracuje mniej głowic zraszaczy.
• Sąsiedzi lub inne urządzenia gospodarstwa domowego korzystają z wody w tym samym czasie.

Jak sprawdzić i naprawić problemy z ciśnieniem

Przymocuj prosty manometr – dostępny za mniej niż 15 dolarów w każdym sklepie z narzędziami – do końcówki węża w pobliżu strefy zraszacza. Uruchom strefę i odczytaj ciśnienie dynamiczne (przepływające). Jeśli odczytuje poniżej 30 PSI, masz problem z ciśnieniem. Typowe przyczyny i rozwiązania obejmują:

• Zbyt wiele głowic na strefę: Zmniejsz liczbę aktywnych głowic lub podziel strefę na dwie oddzielne strefy.
• Częściowo zamknięty zawór zasilający: Znajdź główny wyłącznik nawadniania i upewnij się, że jest całkowicie otwarty. Zawór otwarty tylko w 75% może obniżyć ciśnienie o 10–15 PSI.
• Niewymiarowa linia zasilająca: Linia o średnicy ½ cala zasilająca więcej niż trzy lub cztery zraszacze udarowe zazwyczaj pozbawia je ciśnienia. Wymiana na rurę ¾-calową pozwala odzyskać 8–12 PSI w typowych instalacjach mieszkaniowych.
• Spadek ciśnienia na zasilaniu miejskim: Niektóre przedsiębiorstwa wodociągowe zmniejszają ciśnienie w głównej linii w godzinach szczytowego zapotrzebowania. Planowanie nawadniania na wczesny poranek (przed 6 rano) często pozwala tego uniknąć.
• Awaria regulatora ciśnienia: Jeśli w domu znajduje się zawór redukcyjny ciśnienia (PRV), który uległ awarii, ciśnienie może być bardzo niskie lub nieregularnie się wahać. Hydraulik może wymienić PRV za 150–350 USD, w zależności od lokalizacji.

Zatkana dysza lub zanieczyszczenia w ścieżce wody

Częściowo lub całkowicie zatkana dysza ogranicza strumień wody napędzający ramię deflektora. Nawet niewielkie zmniejszenie prędkości strumienia może wystarczyć, aby zapobiec obrotowi. Dysze zraszaczy udarowych mają otwory zwykle o średnicy od 0,09 do 0,18 cala – na tyle małe, że pojedyncze ziarno piasku, kawałek łuski rury lub fragment materiału korzeniowego może spowodować zablokowanie.

Identyfikacja zatkanej dyszy

Włącz wodę i obserwuj wzór natrysku. Zdrowy zraszacz udarowy wytwarza czysty, zwarty strumień. Zatkana dysza wytwarza słaby, rozproszony strumień, nieregularny kształt wachlarza lub brak strumienia — nawet przy odpowiednim ciśnieniu w przewodzie. Możesz także zauważyć drganie ramienia deflektora bez pełnego obrotu.

Czyszczenie dyszy krok po kroku

1. Zamknąć dopływ wody do zraszacza.
2. Odkręcić dyszę od głowicy zraszacza. Większość dysz zraszaczy udarowych jest gwintowana i wyjmowana o ćwierć obrotu w kierunku przeciwnym do ruchu wskazówek zegara lub można je przytrzymać za pomocą małego sworznia ustalającego.
3. Trzymaj dyszę pod światło, aby sprawdzić, czy nie ma widocznej przeszkody.
4. Jeśli występuje kamień mineralny, namocz dyszę w occie na 15–30 minut (często w obszarach o twardości wody powyżej 200 mg/l).
5. Użyj cienkiego drutu, wykałaczki lub narzędzia do czyszczenia dyszy dołączonego do wielu zestawów zraszaczy, aby delikatnie oczyścić kryzę. Nigdy nie używaj wiertła – powiększy to otwór i trwale zmieni natężenie przepływu.
6. Przepłucz dyszę, przepuszczając przez nią wodę do tyłu.
7. Zainstaluj ponownie i przetestuj.

Jeśli zatykanie jest powtarzającym się problemem, zainstaluj a Filtr siatkowy typu Y na linii zasilającej przed zraszaczami. Filtr siatkowy o oczkach 150 kosztuje 10–25 USD i eliminuje większość zanieczyszczeń, zanim dotrą one do dyszy.

Zużyta, słaba lub uszkodzona sprężyna ramienia deflektora

Sercem mechanizmu udarowego jest sprężyna na ramieniu odchylającym. Z biegiem czasu — zwłaszcza w przypadku zraszaczy narażonych na promieniowanie UV, ekstremalne temperatury lub wodę zawierającą minerały — sprężyna traci napięcie, koroduje lub całkowicie pęka. Sprężyna, która straciła nawet 20–30% swojego pierwotnego napięcia, może nie przywracać ramienia z siłą wystarczającą do obrócenia głowy , nawet jeśli ciśnienie wody i stan dyszy są w idealnym stanie.

Diagnozowanie uszkodzonej sprężyny

Po wyłączeniu wody ręcznie przesuń ramię deflektora na bok i zwolnij je. Dobra sprężyna powinna mocno i słyszalnie odrzucić ramię do tyłu. Jeśli ramię cofa się powoli, powraca tylko częściowo lub widać widoczną korozję lub przerwę w cewce, przyczyną problemu jest sprężyna. W wielu tryskaczach uderzeniowych sprężyną jest mała cewka skrętna przymocowana do punktu obrotowego ramienia deflektora.

Wymiana sprężyny

Dostępne są zamienne sprężyny do popularnych marek, takich jak Rain Bird, Nelson i Orbit 2–8 dolarów i zazwyczaj są dostępne w opakowaniach zbiorczych. Aby zastąpić:

1. Zdejmij ramię deflektora, naciskając zacisk mocujący lub wysuwając sworzeń obrotowy, w zależności od modelu.
2. Zanotuj orientację starej sprężyny przed jej wyjęciem — zrób zdjęcie, jeśli będzie to pomocne.
3. Zaczep nową sprężynę na ramieniu i punkcie mocowania korpusu w tej samej konfiguracji.
4. Zamocuj ponownie ramię i ręcznie przetestuj działanie zatrzasku przed włączeniem wody.

Jeżeli nie można znaleźć odpowiedniej sprężyny zamiennej, zazwyczaj bardziej ekonomiczna jest wymiana całej głowicy zraszacza. Wysokiej jakości mosiężna głowica zraszacza udarowego kosztuje 8–20 USD i wytrzyma wielokrotną wymianę sprężyn, jeśli korpus będzie już używany przez kilka lat.

Zatarte lub skorodowane łożysko obrotowe

Łożysko obrotowe — centralna tuleja, wokół której obraca się cała głowica — może ulec zatarciu w wyniku osadzania się kamienia mineralnego, korozji lub uszkodzeń fizycznych. Kiedy łożysko się zaciera, nawet doskonale działający mechanizm udarowy nie jest w stanie obrócić głowicy, ponieważ w przegubie centralnym występuje zbyt duże tarcie.

Jak przetestować łożysko

Po wyłączeniu wody spróbuj ręcznie obrócić głowicę zraszacza. Prawidłowo funkcjonująca głowa powinna kręcić się swobodnie z minimalnym oporem – dwoma palcami powinieneś móc obrócić ją niemal bez wysiłku. Jeśli głowica jest sztywna, wymaga użycia siły lub w ogóle się nie obraca, łożysko jest uszkodzone.

Uwalnianie sztywnego łożyska

• Lekka korozja lub zgorzelina: Nałóż na złącze obrotowe środek penetrujący, taki jak WD-40 lub dedykowany smar do spryskiwaczy. Poruszaj głową w tę i z powrotem ręcznie przez 2–3 minuty. Jeśli to konieczne, powtórz tę czynność, a następnie spłucz wodą przed wznowieniem nawadniania.
• Ciężka skala (obszary z twardą wodą): Zdemontuj głowicę, namocz elementy obrotowe w roztworze octu białego 50/50 na 1–2 godziny, wyszoruj małą szczoteczką, opłucz i złóż ponownie.
• Uszkodzenia fizyczne: Jeżeli łożysko jest pęknięte, powyginane lub zdeformowane, jedyną niezawodną metodą naprawy jest jego wymiana. W większości zraszaczy udarowych zespół obrotowy jest integralną częścią korpusu, co oznacza, że ​​należy wymienić całą głowicę.

Unikaj stosowania ciężkiego smaru do łożysk zraszaczy udarowych — przyciąga on brud i z czasem pogarsza problem. W celu długotrwałej konserwacji sworzni zaleca się nałożenie cienkiej warstwy smaru na bazie silikonu.

Nieprawidłowe ustawienie lub uszkodzenie kołnierza wyzwalającego

Zraszacze udarowe wykorzystują jeden lub dwa regulowane kołnierze wyzwalające (zwane także ogranicznikami łuku lub kołnierzami odwracającymi) w celu określenia łuku obrotu. Kołnierze te są osadzone na korpusie zraszacza i są sprzęgane za pomocą małego występu na obrotowej głowicy. Gdy głowica dotrze do kołnierza, wypustka odwraca ramię deflektora w przeciwną stronę, odwracając kierunek obrotu. Jeśli kołnierz ześlizgnął się, złamał lub został wypchnięty z pozycji, głowa może zatrzymać się w tym miejscu i nigdy nie odwrócić się – dając wrażenie, że obrót całkowicie ustał.

Sprawdzanie i regulacja obroży wyzwalających

Włącz wodę i obserwuj, jak głowa się obraca. Jeśli zatrzyma się w określonym miejscu, a ramię deflektora wydaje się utknąć w jednym położeniu, sprawdź kołnierz wyzwalający w tym miejscu. Kołnierz powinien być mocno osadzony w swoim rowku i ustawiony pod odpowiednim kątem, aby płynnie zaczepiał się o klapkę cofającą.

• Przesuń kołnierz w nowe położenie na tułowiu i sprawdź, czy głowa odwraca się teraz prawidłowo.
• Jeśli wypustka kołnierza jest pęknięta lub odłamana, wymień kołnierz. Wielu producentów sprzedaje zestawy obroży zamiennych za 3–7 USD.
• Aby uzyskać pełny obrót (360°), kołnierz odwracający powinien zostać całkowicie zdemontowany lub ustawiony w taki sposób, aby nie blokował się podczas normalnej pracy.

Zanieczyszczenia zgromadzone w mechanizmie ramienia deflektora

Tryskacze udarowe montowane na pionach naziemnych są szczególnie narażone na przedostawanie się zanieczyszczeń pomiędzy ramieniem deflektora a korpusem tryskacza. Skoszona trawa, małe kamyki, ciała owadów, strąki nasion i inny materiał organiczny mogą spowodować zablokowanie ramienia w pozycji otwartej lub zamkniętej. Jest to szczególnie częste na obszarach, gdzie podczas koszenia trawnika lub wiatru regularnie dochodzi do kontaktu zanieczyszczeń ze zraszaczem.

Usuwanie śmieci

Zakręć dopływ wody i dokładnie sprawdź punkt obrotu ramienia deflektora. Użyj cienkiego narzędzia – dobrze sprawdzi się wykałaczka lub wyprostowany spinacz do papieru – aby zbadać trzpień i usunąć materiał uniemożliwiający swobodny ruch. Po usunięciu widocznych zanieczyszczeń przepuść przez chwilę wodę przez zraszacz, aby wypłukać wszelkie pozostałe cząstki. Przed pozostawieniem tryskacza w użyciu należy ponownie sprawdzić działanie zatrzaskowe ramienia.

Jeżeli przedostawanie się zanieczyszczeń stanowi stały problem, należy rozważyć zainstalowanie tryskacza uderzeniowego na: obciążona podstawa z osłoną ochronną lub przejście na zraszacz wynurzalny, który utrzymuje głowicę pod ziemią, gdy nie jest używany.

Nadmierne ciśnienie wody powodujące blokowanie się głowicy

Chociaż niskie ciśnienie jest najczęstszym problemem związanym z ciśnieniem, zbyt wysokie ciśnienie może również uniemożliwić prawidłowy obrót zraszacza uderzeniowego. Gdy ciśnienie przekroczy ok 60–70 psi , strumień wody uderza w ramię deflektora ze zbyt dużą siłą — ramię jest odpychane tak daleko do tyłu, że przekracza drogę powrotną, lub siła hydrauliczna zasadniczo unieruchamia ramię w pozycji odchylonej, nie umożliwiając czystego cofnięcia. Przejawia się to w postaci głowy, która oscyluje nieregularnie lub po prostu pozostaje nieruchoma pomimo silnego przepływu wody.

Diagnozowanie nadciśnienia

Użyj manometru na linii zasilającej strefę. Jeżeli ciśnienie dynamiczne przekracza 55 PSI w punkcie podłączenia tryskacza, prawdopodobną przyczyną jest nadciśnienie. Inne objawy obejmują zaparowanie lub zamglenie dyszy (drobne kropelki zamiast spójnego strumienia), hałas uderzeń hydraulicznych w rurach po uruchomieniu strefy lub częste awarie membran w pobliskich elektrozaworach.

Rozwiązania dla wysokiego ciśnienia

• Zainstaluj regulator ciśnienia na linii zasilającej przed strefą nawadniania. Regulatory specyficzne dla strefy, które redukują ciśnienie do zadanego poziomu (zwykle 30 lub 45 PSI) są dostępne w cenie 15–40 USD.
• Użyj częściowo zamkniętego zaworu kulowego na zasilaniu strefy, aby zmniejszyć przepływ, a tym samym zmniejszyć ciśnienie dynamiczne. Jest to regulacja zgrubna, ale może zadziałać w mgnieniu oka.
• Przełącz na większy rozmiar dyszy zraszacza udarowego, aby umożliwić większy przepływ przy tym samym ciśnieniu, co zmniejsza prędkość strumienia i siłę uderzenia ramienia.

Porównanie typowych trybów awarii w skrócie

Poniższa tabela podsumowuje najczęstsze powody, dla których zraszacz udarowy przestaje się obracać, sposoby identyfikowania każdego problemu i typowy koszt jego usunięcia:

Proces diagnostyczny krok po kroku dla każdego zraszacza udarowego

Zamiast zgadywać, wykonaj tę logiczną sekwencję, gdy zraszacz przestanie się obracać. Każdy krok eliminuje kategorię przyczyny przed przejściem do następnego.

1. Sprawdź rotację ręki: Po wyłączeniu wody obróć głowę ręką. Jeśli jest sztywne, przede wszystkim zajmij się łożyskiem obrotowym.
2. Sprawdź sprężynę ramienia deflektora: Odsuń ramię na bok i puść. Jeśli nie zatrzaskuje się mocno, należy wymienić sprężynę.
3. Sprawdź pod kątem widocznych zanieczyszczeń: Rozejrzyj się wokół sworznia ramienia, dyszy i obszaru kołnierza wyzwalającego pod kątem obecności jakichkolwiek ciał obcych.
4. Włącz wodę i obserwuj: Zwróć uwagę, czy w ogóle występuje spray, jakość strumienia i która część cyklu obrotowego kończy się niepowodzeniem.
5. Zmierz ciśnienie: Użyj miernika po stronie zasilania. Upewnij się, że strefa działa w zakresie od 30 do 55 PSI.
6. Wymontuj i sprawdź dyszę: W razie potrzeby wyczyść lub wymień, w zależności od tego, co znajdziesz.
7. Sprawdź obroże wyzwalające: Sprawdź, czy są prawidłowo ustawione i nienaruszone, jeśli głowica zatrzyma się w określonym punkcie.
8. Wymień głowicę, jeśli wszystko inne zawiedzie: Jeśli czyszczenie, regulacja i smarowanie nie rozwiązało problemu, najbardziej opłacalnym rozwiązaniem jest nowa głowica.

Konserwacja zapobiegawcza zapewniająca niezawodne obracanie się zraszaczy udarowych

Większości problemów z tryskaczami uderzeniowymi można zapobiec, wykonując podstawową konserwację sezonową. Prawidłowo konserwowana głowica zraszacza udarowego może przetrwać 10–20 lat w zastosowaniach mieszkaniowych — znacząca różnica w porównaniu z jednostkami, na które nie zwraca się uwagi i które ulegają awarii w ciągu 3–5 lat.

Lista kontrolna wiosennego uruchomienia

• Przed podłączeniem tryskaczy należy przepłukać przewody zasilające, aby usunąć zanieczyszczenia, które mogły zgromadzić się podczas przestoju zimowego.
• Sprawdź każdą głowicę zraszacza pod kątem pęknięć, szczególnie wokół dyszy i obszaru obrotu, gdzie cykle zamrażania i rozmrażania powodują najwięcej uszkodzeń.
• Przetestuj sprężynę ramienia deflektora na każdej głowicy. Wymień te, które utraciły napięcie.
• Sprawdź, czy łożysko obrotowe obraca się swobodnie i nałóż cienką warstwę smaru silikonowego, jeśli głowica wydaje się sztywna.
• Sprawdź stan dyszy i usuń kamień lub zanieczyszczenia.
• Upewnij się, że pozycje kołnierzy zatrzymujących łuk nie uległy przesunięciu podczas przechowywania lub zamrożenia.

Konserwacja w trakcie sezonu

• Raz w miesiącu przeprowadzaj kontrolę wizualną każdej strefy. Przejdź się po obszarze, gdy system działa i poszukaj głowic, które się nie obracają lub rozpylają w nieoczekiwanym kierunku.
• Po koszeniu lub jakichkolwiek innych pracach w pobliżu pionów zraszaczy należy sprawdzić, czy żadne zanieczyszczenia nie zostały wepchnięte do mechanizmu ramienia przez wibracje sprzętu lub wiatr.
• Jeśli znajdujesz się w obszarze z twardą wodą (powyżej 150 mg/l węglanu wapnia), rozważ w połowie sezonu krótkie przepłukanie obszaru dyszy octem, aby zapobiec gromadzeniu się kamienia.

Zimowanie jesienne

• Opróżnij lub przedmuchaj wszystkie przewody przed pierwszym mocnym zamarznięciem, aby zapobiec rozszerzaniu się wody wewnątrz dyszy i obudowy obrotowej oraz pękaniu głowicy.
• Jeśli głowice znajdują się na naziemnych pionach, których nie można całkowicie opróżnić, należy je zdjąć i przechowywać w pomieszczeniu na zimę.
• Zwróć uwagę na wszystkie głowy, które wykazały problemy w trakcie sezonu, abyś mógł zająć się nimi przed wiosną, zamiast męczyć się, gdy sezon nawadniania zacznie się od nowa.

Kiedy wymienić zamiast naprawiać

Są sytuacje, w których dalsza naprawa nie jest właściwym rozwiązaniem. Rozważ wymianę całej głowicy zraszacza udarowego, gdy:

• Głowa ma ponad 10–12 lat i wymagała wielokrotnych napraw w ciągu jednego sezonu.
• Nadwozie jest popękane lub wykazuje znaczną korozję, która wpływa na integralność konstrukcji.
• Części zamienne (sprężyny, dysze, kołnierze) do Twojego konkretnego modelu nie są już dostępne.
• Łożysko obrotowe jest trwale nacięte lub rowkowane, a łożysko zamienne nie jest dostępne osobno.
• Całkowity koszt części do naprawy zbliża się lub przekracza koszt nowej głowicy.

Nowa mosiężna głowica zraszacza udarowego renomowanej marki, takiej jak Rain Bird, Nelson lub Orbit, zazwyczaj kosztuje 10–25 dolarów . Biorąc pod uwagę, że pojedyncze wezwanie serwisu od wykonawcy nawadniania może kosztować 75–150 dolarów za godzinę, samodzielna naprawa lub wymiana głowic zraszaczy udarowych prawie zawsze stanowi lepszą wartość — zwłaszcza po prawidłowym zdiagnozowaniu problemu, wykonując powyższe kroki.
