Dlaczego zraszacze udarowe się zacinają?

Zraszacze udarowe przyklejają się przede wszystkim z powodu gromadzenie się zanieczyszczeń, zużyte lub spuchnięte uszczelki, osady mineralne z twardej wody i mechaniczne zużycie sprężyny lub łożyska ramienia obrotowego . Kiedy głowica obrotowa przestanie się obracać lub zostanie zablokowana w jednej pozycji, dystrybucja wody staje się nierówna, pozostawiając suche plamy na trawniku lub polu. Dobra wiadomość jest taka, że ​​większość problemów z zacinaniem się można rozwiązać bez wymiany całego urządzenia — gdy już dokładnie wiesz, co jest przyczyną zacięcia.

Co właściwie dzieje się wewnątrz zraszacza udarowego, gdy się przyklei

Zraszacz uderzeniowy — czasami nazywany zraszaczem impulsowym — działa poprzez wykorzystanie siły wody uderzającej w obciążone ramię deflektora w celu obrócenia głowicy zraszacza w przód i w tył lub po pełnym okręgu. Ramię to uderza w korpus głowy, popychając ją o kilka stopni przy każdym uderzeniu, stąd nazwa. Kiedy cokolwiek zakłóca ten mechaniczny rytm, głowa przestaje się poruszać.

Ruch zależy od precyzyjnej sekwencji: ciśnienie wody przepływa przez dyszę, uderza w deflektor ramienia, ramię wysuwa się ze strumienia, a sprężyna wciąga je z powrotem do kolejnego uderzenia. Jeśli sprężyna straci napięcie, jeśli zatnie się złącze obrotowe, jeśli piasek zablokuje łożysko lub jeśli podstawa głowicy zostanie zatkana – cykl zostanie przerwany. Zrozumienie, która część uległa awarii, podpowie Ci dokładnie, jak to naprawić.

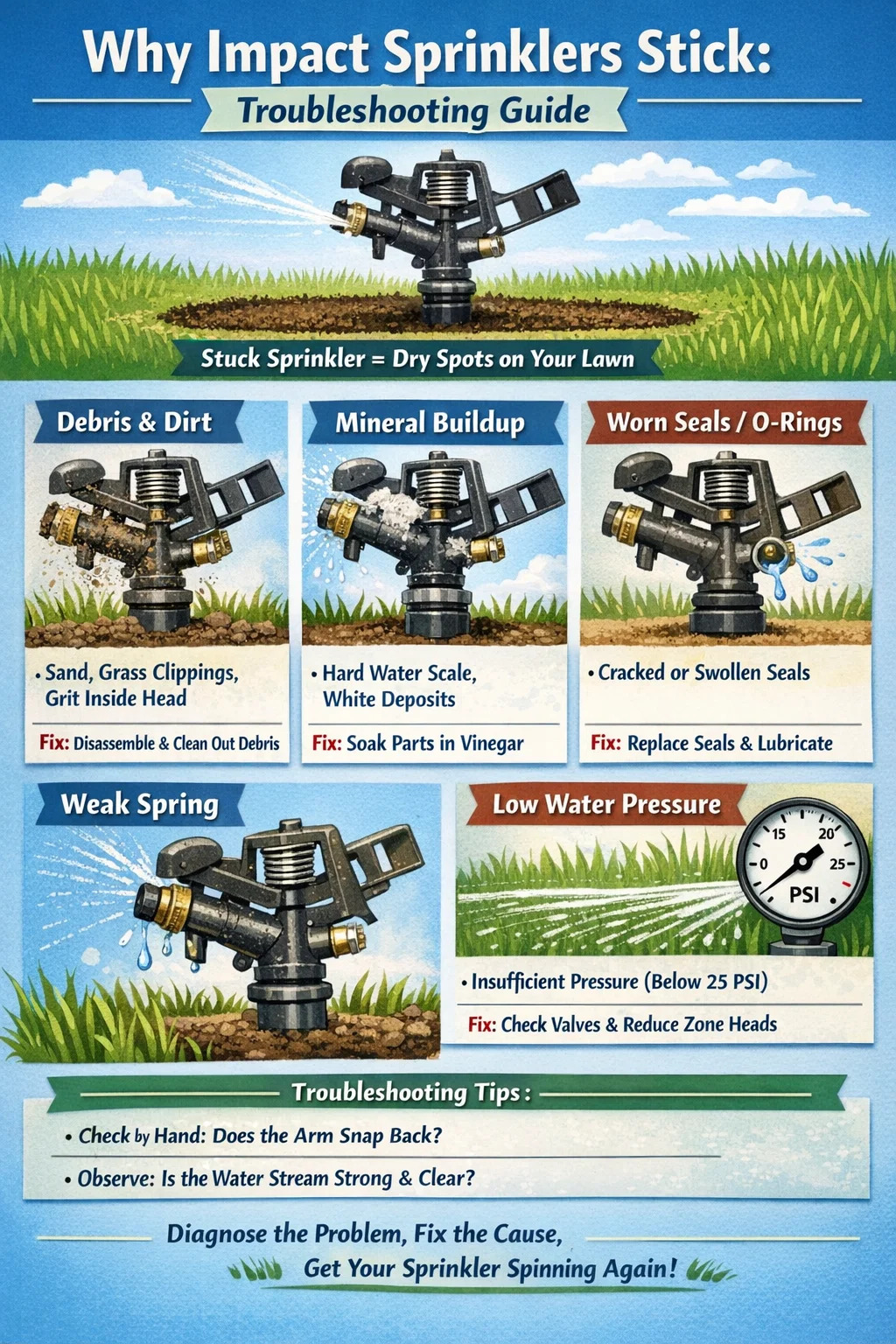

Najczęstsze powody Zraszacze udarowe Utknij

Zanieczyszczenia i brud w głowie

Piasek, drobny żwir, skoszona trawa i cząstki gleby to najczęstsze przyczyny zablokowania zraszaczy uderzeniowych w budynkach mieszkalnych i rolniczych. Nawet niewielki kawałek piasku — czasami mniejszy niż 1 mm — utkwiony w kołnierzu łożyska lub dyszy powoduje wystarczające tarcie, aby całkowicie zatrzymać obrót. Głowice zraszaczy instalowane na poziomie gruntu są szczególnie wrażliwe, ponieważ każdy cykl nawadniania pobiera wodę z przewodu zasilającego, a wszelkie cząstki zawarte w tej wodzie z czasem osadzają się wewnątrz głowicy.

Najbardziej dotknięte są systemy bez wbudowanych filtrów lub ekranów w pionie. Badania przeprowadzone przez firmy zajmujące się utrzymaniem systemów nawadniających konsekwentnie to pokazują ponad 60% wezwań serwisowych tryskaczy udarowych dotyczy zatkanych lub brudnych głowic jako przyczynę pierwotną lub pomocniczą.

Złoża minerałów i kamień twardej wody

W regionach, w których występuje twarda woda — woda zawierająca duże stężenie wapnia i magnezu — w przypadku zraszaczy uderzeniowych wewnątrz dyszy i wzdłuż zespołu ramienia obrotowego tworzy się kredowobiały osad. W ciągu kilku miesięcy kamień ten zwęża otwór dyszy, zmniejszając ciśnienie i przepływ oraz może sklejać ruchome części. Twardość wody powyżej 150 mg/l (części na milion) powoduje zauważalne osadzanie się kamienia w ciągu jednego sezonu nawadniania, jeśli zraszacze nie są okresowo czyszczone.

Problem jest poważniejszy w suchym klimacie, gdzie źródła wody czerpią z wapiennych warstw wodonośnych – na obszarach takich jak południowo-zachodnia część Ameryki, regiony śródziemnomorskie i części Australii. Głowice zraszaczy w tych systemach często wymagają odkamieniania co 3 do 6 miesięcy, aby utrzymać niezawodne obroty.

Zużyte lub zdeformowane uszczelki i pierścienie uszczelniające

Uszczelki i pierścienie typu O-ring wewnątrz zraszacza udarowego zapewniają wodoszczelne połączenie pomiędzy głowicą obrotową a nieruchomą podstawą. Kiedy te gumowe elementy starzeją się, wysychają lub zostaną wystawione na działanie światła UV i środków chemicznych zawartych w uzdatnionej wodzie, mogą pękać, pęcznieć lub wypaczać się. Spęczniały O-ring powoduje tak duże tarcie o obracającą się tuleję, że nawet pełne ciśnienie wody nie jest w stanie go pokonać. Z drugiej strony pęknięta uszczelka umożliwia boczną ucieczkę wody, zmniejszając ciśnienie napędzające cykl ramienia deflektora.

Większość uszczelek gumowych w tryskaczach udarowych klasy budżetowej ma żywotność funkcjonalną wynoszącą 3 do 5 lat w normalnych warunkach zewnętrznych. Wyższej jakości tryskacze udarowe z mosiądzu wykorzystują trwalsze materiały uszczelniające i mogą wytrzymać znacznie dłużej, ale uszczelki i tak ostatecznie zawodzą.

Słaba lub uszkodzona sprężyna ramienia obrotowego

Sprężyna przymocowana do ramienia deflektora zatrzaskuje go z powrotem w strumieniu wody po każdym uderzeniu. Jeśli sprężyna osłabnie z powodu zmęczenia metalu lub korozji, ramię nie powróci wystarczająco szybko — albo pozostanie odchylone, albo ledwo uderza w główkę, nie wytwarzając znaczącej siły obrotowej. Może wydawać się, że zraszacz działa (woda przepływa), ale głowica po prostu się nie obraca.

Jest to szczególnie częste w przypadku starszych zraszaczy, które zostały wystawione na działanie wody bogatej w nawozy, co przyspiesza korozję niepowlekanych sprężyn metalowych. Tanie sprężyny ze stopu cynku są najbardziej podatne na uszkodzenia; sprężyny ze stali nierdzewnej wytrzymują znacznie dłużej.

Niskie ciśnienie wody

Zraszacze udarowe do prawidłowego działania wymagają minimalnego ciśnienia roboczego. Większość modeli mieszkalnych i komercyjnych wymaga połączenia pomiędzy 25 i 50 psi na głowie, aby wygenerować siłę wystarczającą do napędzania rytmu ramienia deflektora. Jeżeli ciśnienie zasilania spadnie poniżej minimum — z powodu jednoczesnej pracy zbyt wielu stref, częściowej blokady linii zasilającej lub wahań ciśnienia w gminie — głowica zraszacza zwolni lub całkowicie przestanie się obracać.

Głowica, która wcześnie rano obraca się prawidłowo, ale zatrzymuje się później w ciągu dnia, jest często problemem związanym z ciśnieniem, a nie mechanicznym. Okresy szczytowego zapotrzebowania gospodarstw domowych zmniejszają dostępne ciśnienie w linii zasilającej w zauważalny sposób, czasami o 10 do 20 PSI.

Trawa i roślinność rosnąca w głowie

W przypadku zraszaczy zamontowanych blisko poziomu gruntu trawa i chwasty mogą fizycznie rosnąć wokół i w obracającym się kołnierzu. W miarę jak roślinność gęstnieje w ciągu sezonu, owija się wokół głowy i tworzy wystarczający opór mechaniczny, aby zatrzymać rotację. Dzieje się to stopniowo, więc zraszacz może obracać się wolniej przez kilka tygodni, zanim całkowicie się zatrzyma. Zespoły zajmujące się pielęgnacją trawników często podczas koszenia nie zwracają uwagi na strefę zraszaczy, pozostawiając pierścień wysokiej trawy bezpośrednio wokół każdej główki.

Korozja i rdza na elementach metalowych

W środowiskach o dużej wilgotności lub gdy zraszacze pozostawione są w stojącej wodzie, części żelazne i stalowe rdzewieją. Rdza rozszerza się w miarę powstawania, co oznacza, że ​​skorodowane elementy, które kiedyś swobodnie poruszały się względem siebie, teraz mocno się łączą. Najczęstszą ofiarą jest łożysko obrotowe. Nawet części ze stopu cynku nie są odporne — korozja galwaniczna występuje, gdy różne metale stykają się w obecności wody, przyspieszając niszczenie punktów połączeń.

Jak zdiagnozować przyczynę zatykania zraszacza udarowego

Przed rozebraniem zraszacza wykonaj szybką sekwencję diagnostyczną. Oszczędza czas i pomaga zamówić odpowiednie części zamienne przed demontażem.

1. Włącz system i obserwuj, czy głowica w ogóle się porusza, czy zaczyna się obracać, a następnie zatrzymuje.
2. Podczas gdy woda płynie, spróbuj ręcznie popchnąć palcem ramię deflektora. Jeśli gwałtownie odskakuje, sprężyna jest w porządku. Jeśli porusza się powoli lub ledwo co wraca, sprężyna jest podejrzana.
3. Spójrz na strumień dyszy. Pełny, czysty łuk wskazuje na dobre ciśnienie i brak zatykania. Słaby, pryskający lub odchylony strumień sugeruje częściową blokadę lub niskie ciśnienie.
4. Spróbuj obrócić głowicę ręcznie (przy wyłączonym dopływie wody). Jeśli obraca się swobodnie, prawdopodobną przyczyną jest ciśnienie lub ramię deflektora. Jeśli jest sztywny lub trze, podejrzewaj zanieczyszczenia, kamień mineralny lub zatarte łożysko.
5. Sprawdź obszar bezpośrednio wokół głowy pod kątem wkroczenia roślinności.

Zapisanie ustaleń przed demontażem sprawia, że ​​proces naprawy jest szybszy i wydajniejszy.

Krok po kroku poprawki w przypadku zablokowanego zraszacza uderzeniowego

Czyszczenie gruzu i osadów

Wyłącz dopływ wody. Odkręć głowicę zraszacza od rury pionowej – większość odkręć w kierunku przeciwnym do ruchu wskazówek zegara. Zdemontować głowicę zgodnie z projektem producenta (większość tryskaczy udarowych mosiężnych odpina się przy kołnierzu). Wypłucz wszystkie elementy w czystej wodzie. Użyj małej szczoteczki – stara szczoteczka do zębów dobrze się sprawdza – aby wyszorować dyszę, kołnierz łożyska i wszelkie rowki, w których gromadzi się osad. Przytrzymaj dyszę do źródła światła, aby upewnić się, że jest całkowicie przejrzysta. Złóż ponownie i przetestuj.

W przypadku systemów podatnych na zanieczyszczenia, zainstalować filtr siatkowy Y z sitem o oczkach 200 na wlocie strefy. Wychwytuje to cząstki, zanim dotrą do głowic, i radykalnie zmniejsza częstotliwość czyszczenia.

Usuwanie osadów mineralnych

Namocz zdemontowane części w białym occie na 30 do 60 minut. Kwas octowy rozpuszcza osad węglanu wapnia, nie uszkadzając większości elementów metalowych i plastikowych. W przypadku silnych osadów należy użyć dostępnego w handlu roztworu odkamieniającego przeznaczonego do sprzętu irygacyjnego. Po namoczeniu za pomocą wykałaczki lub cienkiego drucika przeczyść otwór dyszy. Dokładnie spłucz przed ponownym montażem – resztki kwasu mogą z czasem spowodować uszkodzenie gumowych uszczelek.

Jeśli twardość wody stale przekracza 200 mg/l , rozważ zainstalowanie zmiękczacza wody dla całego systemu lub przynajmniej magnetycznego uzdatniacza wody na linii doprowadzającej wodę do nawadniania, aby ograniczyć ciągłe tworzenie się kamienia.

Wymiana zużytych uszczelek i pierścieni uszczelniających

Zabierz ze sobą stary O-ring do sklepu z narzędziami lub dostawcy systemów nawadniających, aby dokładnie dopasować jego rozmiar — nawet ułamek milimetra różnicy powoduje nieszczelności lub zatarcia. Zestawy zamienne pierścieni uszczelniających do popularnych modeli tryskaczy udarowych kosztują od 2 do 8 dolarów i uwzględnij wszystkie uszczelki w głowicy. Nasmaruj nowe o-ringi niewielką ilością smaru na bazie silikonu (nigdy produktów na bazie ropy naftowej, takich jak WD-40, które degradują gumę) przed montażem. Wydłuża to ich żywotność i ułatwia montaż.

Mocowanie ramienia i sprężyny deflektora

Jeśli sprężyna jest wygięta, lekko rozciągnięta lub skorodowana, właściwym rozwiązaniem będzie wymiana. Sprężyny są niedrogie — zwykle poniżej 3 USD za zwykłe zamienniki — a większość marek zraszaczy udarowych sprzedaje je jako pojedyncze części. Montując nową sprężynę, upewnij się, że napięcie jest ustawione prawidłowo dla ciśnienia roboczego. Zbyt ciasna sprężyna uniemożliwia wystarczające ugięcie ramienia; zbyt luźne i ramię nie cofa się z wystarczającą siłą. Większość producentów określa ustawienia napięcia sprężyny w dokumentacji produktu.

Sprawdź także, czy osłona deflektora na ramieniu nie jest pęknięta lub zdeformowana. Uszkodzona miseczka nie wychwytuje skutecznie strumienia wody, zmniejszając siłę przenoszoną na ramię podczas każdego cyklu.

Smarowanie łożyska obrotowego

Po oczyszczeniu nałóż cienką warstwę smaru silikonowego na łożysko obrotowe i wszelkie powierzchnie obrotowe kołnierza. Nie smaruj nadmiernie — nadmiar smaru przyciąga więcej brudu i pogarsza problem w ciągu następnych kilku tygodni. Wystarczy lekka, równomierna powłoka. Smar silikonowy jest wodoodporny i kompatybilny z tworzywami sztucznymi i gumą, co czyni go właściwym wyborem do sprzętu nawadniającego. Unikaj WD-40 (sprayu wypierającego wodę, a nie prawdziwego smaru) i nigdy nie używaj produktów na bazie oleju, które mogą uszkodzić uszczelki.

Rozwiązywanie problemów związanych z niskim ciśnieniem

Jeśli przyczyną jest ciśnienie, zacznij od pomiaru go za pomocą prostego manometru nakręconego na końcówkę węża — kosztują one od 10 do 15 dolarów w sklepach z narzędziami. Jeżeli ciśnienie na zasilaniu jest odpowiednie, ale na tryskaczu znacznie spada, poszukaj częściowo zamkniętego zaworu, załamanej linii zasilającej lub zatkanego filtra siatkowego na zaworze strefowym. Zmniejsz liczbę głowic pracujących jednocześnie w danej strefie. Co do zasady, nie więcej niż 3 do 5 głowic zraszaczy udarowych powinien działać w jednej strefie, w zależności od rozmiaru dyszy i dostępnego ciśnienia zasilania.

Problemy z zatykaniem się zraszaczy uderzeniowych w skrócie

Kiedy naprawić a kiedy wymienić głowicę zraszacza udarowego

Naprawa ma sens, gdy głowica jest stosunkowo nowa (poniżej 5 lat dla plastiku, poniżej 10 lat dla mosiądzu), obudowa jest nieuszkodzona, a problem dotyczy jednego lub dwóch elementów. Wymiana jest mądrzejsza, gdy korpus jest pęknięty, uszkodzonych jest wiele części jednocześnie lub głowica jest modelem wycofanym z produkcji i nie ma dostępnych części zamiennych.

Plastikowe głowice zraszaczy udarowych, zwykle sprzedawane w sprzedaży detalicznej 3 do 15 dolarów za sztukę , podczas gdy wysokiej jakości zraszacze udarowe z mosiądzu obejmują asortyment od 15 do 60 dolarów . Jeśli koszt części zamiennych zbliża się do 50% lub więcej ceny nowego urządzenia, wymiana jest zazwyczaj ekonomicznym wyborem — zwłaszcza, że ​​w świeżo zregenerowanej głowicy na starym skorodowanym korpusie często pojawia się kolejna awaria w ciągu jednego sezonu.

Zraszacze udarowe z mosiądzu są warte wyższych kosztów początkowych w przypadku intensywnych zastosowań komercyjnych lub rolniczych. Wytrzymują znacznie dłużej jednostki plastikowe — często od 15 do 20 lat przy podstawowej konserwacji — a ich komponenty są częściej dostępne jako części zamienne.

Zapobieganie zatykaniu się zraszaczy uderzeniowych w przyszłości

Zapobieganie jest znacznie łatwiejsze niż wielokrotne naprawy. Niewielka ilość rutynowych czynności konserwacyjnych eliminuje większość przyczyn zablokowania tryskaczy uderzeniowych, zanim jeszcze się rozwiną.

• Zainstaluj filtry wlotowe: Filtr siatkowy na wlocie każdego zaworu strefowego zatrzymuje zanieczyszczenia, zanim dotrą do głowicy zraszacza. Oczyść lub wymień element filtrujący na początku każdego sezonu nawadniania.
• Przepłucz system przy uruchomieniu: Przed każdym sezonem należy ręcznie otworzyć zawory strefowe i pozwolić wodzie płynąć bez podłączonych tryskaczy przez kilka minut, aby usunąć wszelki osad nagromadzony w rurach.
• Co roku czyść głowice: Demontuj, płucz i sprawdzaj wszystkie głowice zraszaczy udarowych co 12 miesięcy — lub co 6 miesięcy w przypadku obszarów z twardą wodą.
• Zachowaj odstęp wokół głowic: Przycinaj trawę w promieniu co najmniej 15 cm od każdej głowicy zraszacza. Jeśli wzrost roślinności stanowi powtarzający się problem, nieznacznie zwiększ wysokość montażu.
• Sprawdź ciśnienie w układzie sezonowo: Ciśnienie wody zmienia się wraz z sezonowymi zmianami zapotrzebowania. Sprawdź, czy ciśnienie robocze na głowicach stref mieści się w zakresie zalecanym przez producenta.
• Prawidłowe zimowanie: W zimnym klimacie należy opróżnić lub przedmuchać instalację tryskaczową przed pierwszymi przymrozkami. Lód rozszerzający się wewnątrz głowicy zraszacza powoduje pęknięcie obudowy i odkształcenie uszczelek, co gwarantuje problemy podczas następnej wiosny.
• Co roku nakładaj smar silikonowy: Lekka warstwa smaru silikonowego na łożysku obrotowym i pierścieniu obrotowym zapewnia swobodny ruch tych powierzchni i zapobiega korozji.

Systemy nawadniające objęte tą podstawową coroczną opieką rutynowo działają przez 10 do 20 lat bez większych awarii podzespołów. Te, które są ignorowane, zwykle wymagają naprawy lub całkowitej wymiany w ciągu 3 do 5 sezonów.

Zraszacze udarowe a inne typy zraszaczy: porównanie przyklejania

W porównaniu do zraszaczy obrotowych napędzanych przekładnią — które wykorzystują wewnętrzną turbinę i przekładnię do obracania głowicy — zraszacze udarowe mają prostszą mechanikę i ogólnie łatwiej je naprawić, gdy się zablokują. Mechanizm ramienia odchylającego jest zewnętrzny i widoczny, co ułatwia kontrolę. Głowice napędzane przekładnią są bardziej podatne na piasek, ponieważ wewnętrzne koła zębate mają mniejsze tolerancje i trudniej je wyczyścić bez specjalistycznych narzędzi.

Wyskakujące głowice zraszające w ogóle się nie obracają, więc nie „zacinają się” w sensie obrotowym, ale ich mechanizm wyskakujący może się zatrzeć, jeśli sprężyna cofająca ulegnie uszkodzeniu lub jeśli w tulei zgromadzi się piasek – jest to inny, ale powiązany problem konserwacyjny.

W przypadku pokrycia dużych obszarów, takich jak boiska sportowe, pola golfowe i pola uprawne, Zraszacze udarowe pozostają jedną z najtrwalszych i najbardziej opłacalnych opcji właśnie ze względu na tę mechaniczną prostotę. Jeśli się zablokują, naprawa jest zwykle szybka, tania i nie wymaga żadnych specjalnych narzędzi poza płaskim śrubokrętem i szczypcami.

Regulacja łuku i jej związek z przywieraniem

Wiele zraszaczy udarowych umożliwia regulację łuku — ograniczając zakres obrotu do określonego sektora, a nie do pełnych 360 stopni. Odbywa się to za pomocą kołnierza wyzwalającego lub kołnierza regulacyjnego na głowie. Kiedy kołnierz ten jest nieprawidłowo umieszczony lub częściowo zakleszczony, może się wydawać, że głowa „zakleszcza się”, ponieważ powraca do tej samej pozycji i cofa się, zamiast wykonywać zamierzony łuk.

Sprawdź śruby regulacyjne i ograniczniki kołnierza wyzwalającego, jeśli zraszacz uderzeniowy wydaje się oscylować w przód i w tył w wąskim paśmie, podczas gdy zamierzone jest pokrycie pełnego lub szerokiego łuku. Osady mineralne często blokują te małe elementy regulacyjne — namoczenie octu i ostrożne manipulacje małym płaskim śrubokrętem zazwyczaj uwalniają je bez wymiany.

Zawsze dokładnie sprawdź ustawienie łuku po czyszczeniu lub regeneracji głowicy zraszacza udarowego. Często zdarza się, że kołnierz wyzwalający przesuwa się nieznacznie podczas demontażu, powodując nieoczekiwane luki w pokryciu przy następnym uruchomieniu systemu.

Rola wysokości pionu i kąta montażu

W głowicy zraszacza, która nie jest zainstalowana pionowo, mogą wystąpić problemy z zaklejaniem, których nigdy nie doświadczyłaby idealnie wypoziomowana głowica. Kiedy taśma jest pochylona, ​​ramię deflektora nie porusza się po czystym, poziomym łuku – w części obrotu porusza się w górę lub w dół, zmieniając dynamikę napięcia sprężyny i siłę wywieraną na głowicę. Z biegiem czasu ten nierówny rozkład sił powoduje szybsze zużycie jednej strony łożyska obrotowego niż drugiej, co prowadzi do przedwczesnej awarii.

Zainstaluj tryskacze udarowe tak, aby pion był ustawiony w pionie z dokładnością do 2 stopni pionowe. Podczas instalacji użyj małej poziomicy. Na obszarach o ciężkiej gliniastej glebie, która zmienia się sezonowo, każdej wiosny przed rozpoczęciem sezonu nawadniania sprawdzaj i koryguj kąty pionu.

Wysokość podestu również ma znaczenie. Głowice zraszaczy udarowych zamontowane zbyt nisko w stosunku do otaczającej roślinności często zaplątują się w trawę. Standardowym zaleceniem w przypadku stosowania na trawniku jest ustawienie głowicy tak, aby znajdowała się górna część korpusu zraszacza 10 do 15 cm nad otaczającą powierzchnią darni — wystarczająco wysoka, aby oczyścić trawę o typowej wysokości w sezonie wegetacyjnym.
